Stan zwarcia pomiarowego transformatora

Stan zwarcia pomiarowego transformatora to stan, który polega na zasileniu transformatora takim napięciem, by w zwartej stronie wtórnej popłynął prąd znamionowy.

Napięcie zasilania w takim stanie, zwane napięciem zwarcia, jest bardzo małe i osiąga wartości od kilku do kilkunastu procent napięcia znamionowego. Przy tak niskim napięciu zasilania, prąd magnesujący rdzeń i prąd odpowiedzialny za straty w żelazie, są pomijalnie małe w stosunku do prądu znamionowego strony wtórnej. A więc w tym stanie zasadniczą rolę odgrywają straty w rezystancjach uzwojeń i reaktancjach rozproszenia. Miarą tych właśnie strat jest  wielkość napięcia zwarcia, które jako jeden z parametrów transformatora pozwala wyznaczyć w przybliżeniu charakterystykę prądowo-napięciową. Napięcie zwarcia pozwala również zweryfikować możliwość połączenia równoległego transformatorów.

Schemat zastępczy dla stanu zwarcia pomiarowego przedstawia poniższa grafika:

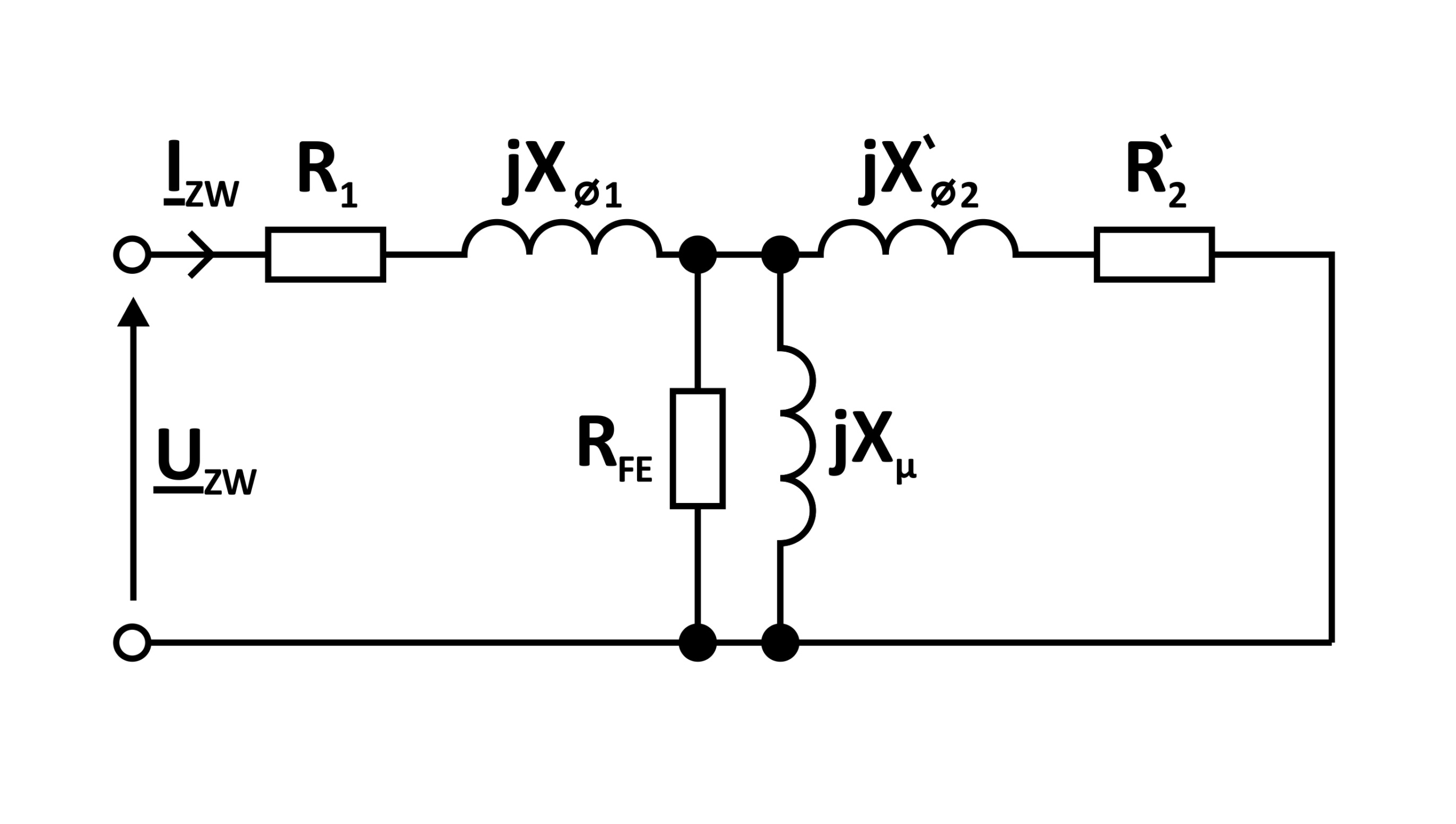

schemat stanu zwarcia pomiarowego transformatora

Uwzględnia się, że prąd gałęzi poprzecznej, ze względu na znacznie niższe napięcie zasilania, jest pomijalnie mały oraz że:
Rzw = R1 + R’2;   Xzw = XΦ1 + X’Φ2 schemat zastępczy upraszcza się, co pokazuje rysunek poniżej:

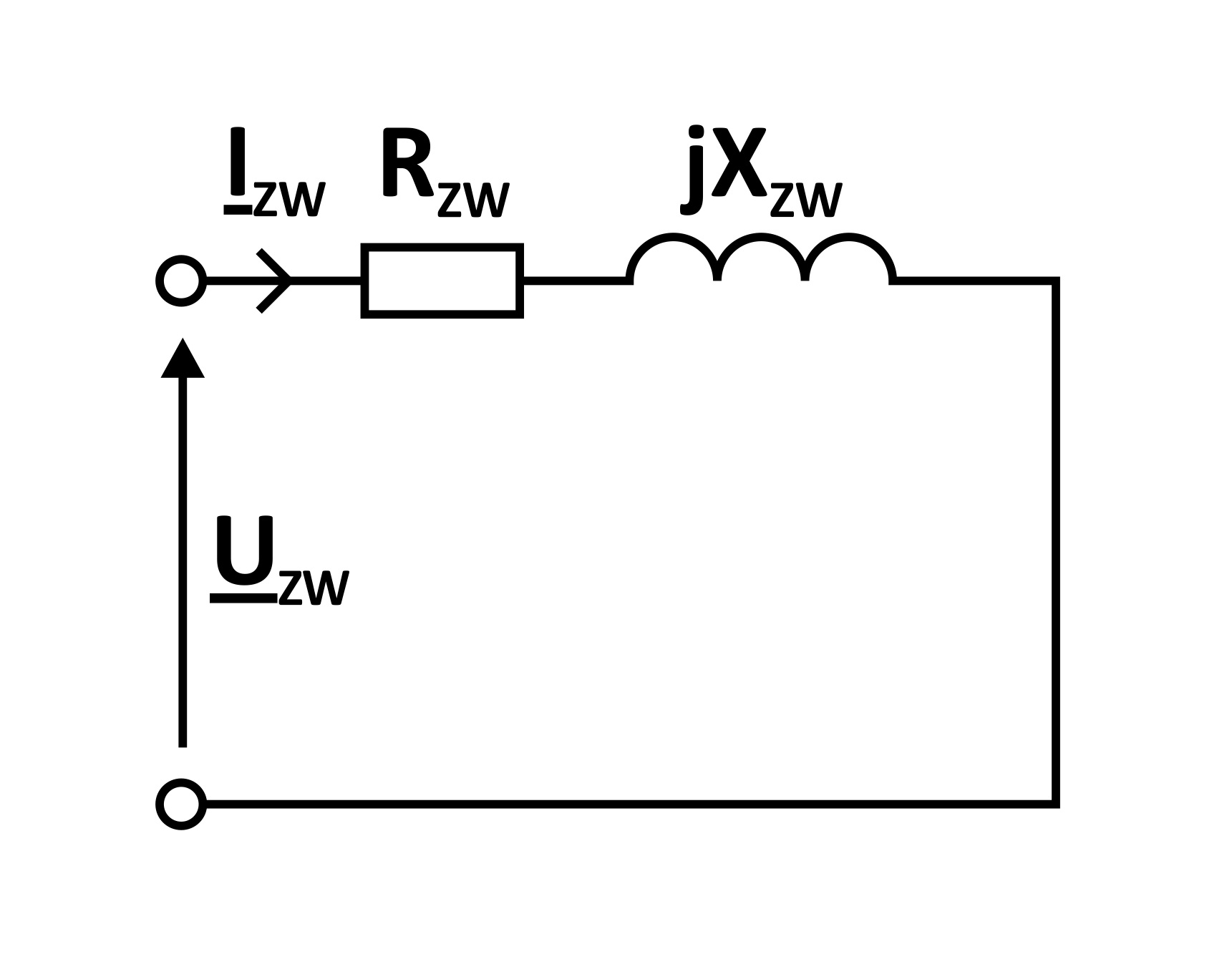

uproszczony schemat zastępczy stanu zwarcia pomiarowego transformatora
Widać stąd również, że na podstawie pomiarów napięcia zwarcia, nie można rozdzielić reaktancji i rezystancji dotyczących strony pierwotnej i wtórnej. W praktyce rozdzielenie tych parametrów nie jest potrzebne.
Stan zwarcia pomiarowego transformatora, to zagadnienie warte rozwinięcia, w kontekście właściwości, jakie posiadają transformatory. Pisaliśmy już o tym, czym jest stan jałowy transformatora i dokładnie przyjrzeliśmy się stanowi jego obciążenia
Świetnie! A czy już na pewno wiemy jak w ogóle działa transformator?
