Oznaczenia transformatorów

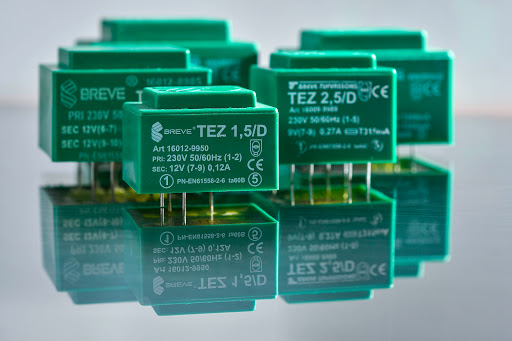

Każdy transformator produkowany przez naszą firmę oznaczony jest jednym lub kilkoma symbolami.

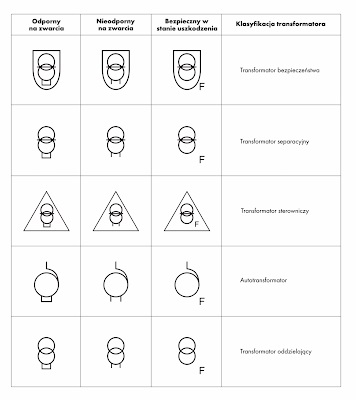

Wyglądają one nieco tajemniczo i dla nie wszystkich są jasne. Dlatego właśnie przybliżamy poniżej wszystkie oznaczenia, jakie mogą się znaleźć w opisach transformatorów.

Co jeszcze warto wiedzieć o poszczególnych grupach transformatorów?

Transformator bezpieczeństwa

• Max moc wtórna 10kVA dla jednofazowych
• Max moc wtórna 16kVA dla wielofazowych
• Max PRI 1000V, Max SEC 50V
• Max częstotliwość 500Hz

Transformator separacyjny

• Max moc wtórna 25kVA dla jednofazowych
• Max moc wtórna 40kVA dla wielofazowych
• Max PRI 1000V,  Max SEC 500V
• Max częstotliwość 500Hz

Transformator sterowniczy

• Znamionowa max obciążalność cieplna 1000VA
• Max PRI 1000V, Max SEC 1000V
• Max częstotliwość 500Hz
• Sposób oznaczania mocy w transformatorach sterowniczych
• Znamionowa max obciążalność cieplna / dopuszczalna obciążalność chwilowa [VA]

Autotransformator

• Max moc wtórna 20kVA dla jednofazowych
• Max moc wtórna 100kVA dla wielofazowych
• Max moc rdzenia 1kVA dla jednofazowych
• Max moc rdzenia 5kVA dla wielofazowych
• Max moc rdzenia 40kVA dla specjalnych
• Max PRI 1000V, Max SEC 1000V
• Max częstotliwość 500Hz

Transformator oddzielający

• Max moc wtórna 1000VA dla jednofazowych
• Max moc wtórna 5000VA dla wielofazowych
• Max moc wtórna 40.000VA dla specjalnych
• Max PRI 1000V, Max SEC 1000V
• Max częstotliwość 500Hz
