Często spotykamy się z sytuacją, że włączenie urządzenia może spowodować zadziałanie zabezpieczenia. Nie musi to oznaczać zwarcia ani przeciążenia. Przyczyną często jest krótki impuls prądu rozruchowego, wielokrotnie wyższy od prądu znamionowego.
Zjawisko dotyczy zasilaczy impulsowych, oświetlenia LED, urządzeń elektronicznych, szaf automatyki i transformatorów. Szczególnie często pojawia się wtedy, gdy kilka odbiorników zostaje załączonych jednocześnie.
Zamiast zwiększać wartość zabezpieczenia, warto ustalić źródło impulsu i ograniczyć prąd w pierwszej fazie rozruchu. Do tego celu przeznaczone są ograniczniki takie jak POR16.
Najkrócej: jeśli zabezpieczenie nadprądowe wyłącza obwód podczas załączania transformatora, zasilacza impulsowego, oświetlenia LED lub grupy urządzeń, mimo że ich prąd w normalnej pracy jest znacznie niższy od wartości zabezpieczenia, przyczyną może być wysoki prąd rozruchowy. POR16 ogranicza ten impuls w początkowej fazie załączenia, a po około 200 ms przełącza odbiornik do normalnej pracy.

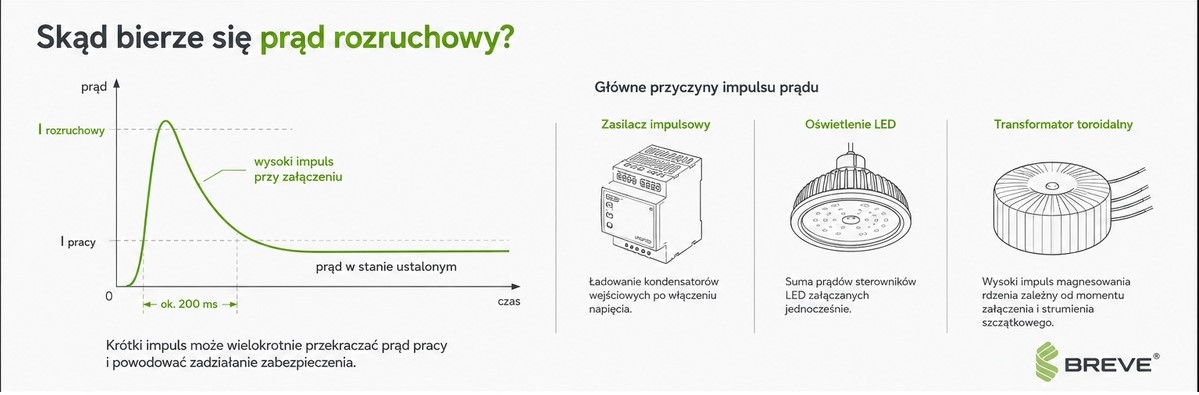

Czym jest prąd rozruchowy?
Prąd rozruchowy, nazywany również prądem załączeniowym, pojawia się bezpośrednio po podaniu napięcia. Zwykle trwa od kilku do kilkuset milisekund, ale może osiągać wartość znacznie wyższą od prądu występującego podczas normalnej pracy.
Prąd znamionowy podany na tabliczce urządzenia opisuje stan ustalony. Nie informuje natomiast, co dzieje się w pierwszej chwili po zamknięciu wyłącznika, przekaźnika lub stycznika.
Przyczyną dużego prądu rozruchowego może być:
- ładowanie kondensatorów wejściowych,
- stan przejściowy w rdzeniu magnetycznym,
- mała impedancja odbiornika podczas załączania,
- równoczesny start wielu urządzeń,
- niska rezystancja zimnego elementu,
- rozruch części elektromechanicznych.
Przebieg prądu będzie inny dla zasilacza impulsowego i transformatora, ale skutek może być taki sam – zadziałanie członu nadprądowego zabezpieczenia.
Dlaczego zabezpieczenie 16 A wyłącza obwód pobierający kilka amperów?
Częstym błędem jest porównywanie wyłącznie prądu znamionowego urządzeń z wartością zabezpieczenia.
Jeżeli grupa odbiorników pobiera podczas pracy 7 A, obwód zabezpieczony wyłącznikiem 16 A ma pozornie duży zapas. W chwili włączenia każdy z odbiorników może jednak pobrać krótki impuls o znacznie większej wartości.
Jeżeli wszystkie urządzenia startują jednocześnie, impulsy sumują się. Zabezpieczenie może zadziałać, mimo że po kilkuset milisekundach całkowity prąd spadłby do wartości bezpiecznej.
Problem często pojawia się po rozbudowie maszyny lub szafy sterowniczej. Pojedyncze urządzenia działają poprawnie, natomiast dołożenie kolejnych zasilaczy lub modułów powoduje losowe i niepowtarzalne zadziałanie zabezpieczenia nadprądowego podczas uruchamiania.
Typowe źródła prądu rozruchowego
| Urządzenie | Przyczyna impulsu | Możliwy skutek |
|---|---|---|
| Zasilacz impulsowy | Ładowanie kondensatorów wejściowych | Zadziałanie zabezpieczenia nadprądowego |
| Grupa zasilaczy DIN | Sumowanie prądów kilku urządzeń | Przeciążenie linii zasilającej podczas startu urządzenia |
| Oświetlenie LED | Ładowanie kondensatorów sterowników | Zużycie styków, spadki napięcia |
| Szafa automatyki | Jednoczesny start wielu modułów | Wyzwalanie zabezpieczeń, resety sterowników PLC i HMI |
| Urządzenie elektroniczne | Kilka obwodów pojemnościowych | Niepewny rozruch |
| Transformator | Stan przejściowy i magnesowanie rdzenia | Sporadyczne wyzwalanie wyłączników nadprądowych |
| Transformator toroidalny | Gwałtowne nasycenie rdzenia przy niskiej rezystancji uzwojeń | Bardzo wysoki, chwilowy udar prądowy |

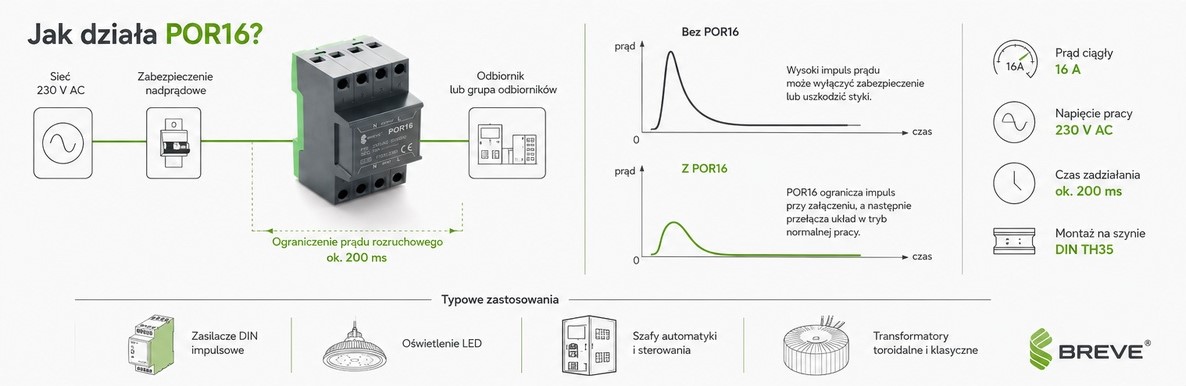

Jak działa POR16?
POR16 jest przeznaczony do ograniczania prądu rozruchowego jednofazowych obwodów indukcyjnych i pojemnościowych.
Po podaniu napięcia prąd do odbiornika jest początkowo ograniczany. Po około 200 ms wewnętrzny przekaźnik przełącza zasilanie z pominięciem elementu ograniczającego, dzięki czemu nie generuje on strat mocy podczas normalnej pracy.
POR16 realizuje miękki start za pomocą układu przekaźnikowego, bez termistora NTC. Po około 200 ms układ przełącza odbiornik do normalnej pracy, dzięki czemu element ograniczający nie pozostaje w obwodzie podczas pracy ciągłej.
Zgodnie z dokumentacją urządzenie jest przeznaczone do łagodnego załączania obwodów indukcyjnych, między innymi transformatorów, oraz obwodów pojemnościowych, takich jak zasilacze impulsowe i oświetlenie LED.
Układ miękkiego startu POR16 →
Najważniejsze parametry POR16
- napięcie wejściowe: 230 VAC ±10% 50/60 Hz,
- znamionowy prąd ciągły: 16 A,
- moc wejściowa: 3680 VA,
- pobór mocy: poniżej 2,5 W,
- czas zadziałania przekaźnika: 200 ±50 ms,
- czas zwalniania: 500 ±50 ms,
- liczba przełączeń: jeden cykl na 5 minut,
- temperatura pracy: od -30°C do +70°C,
- zabezpieczenie termiczne,
- stopień ochrony: IP20,
- montaż na szynie DIN 35 mm.
Zgodny z EN IEC 62368-1 oraz wymaganiami dotyczącymi emisji i odporności elektromagnetycznej.
Gdzie stosować POR16?
POR16 może być używany między innymi w obwodach zasilających:
- pojedyncze i grupowe zasilacze impulsowe,
- oświetlenie LED,
- urządzenia elektroniczne,
- szafy automatyki,
- urządzenia laboratoryjne,
- transformatory klasyczne i toroidalne.
Nie jest to jednak uniwersalny soft-starter silnikowy. POR16 nie realizuje długiej rampy napięcia, nie reguluje prędkości ani momentu obrotowego. Jego zadaniem jest krótkotrwałe ograniczenie impulsu podczas załączania obciążenia indukcyjnego lub pojemnościowego.
Zastosowanie z silnikiem, pompą lub sprężarką wymaga osobnej analizy. Urządzenia tego typu nie są wymienione w dokumentacji POR16 jako podstawowe zastosowanie.
Jak prawidłowo dobrać ogranicznik?
1. Sprawdź prąd ciągły
W pierwszej kolejności należy określić prąd pobierany przez odbiornik lub całą grupę odbiorników podczas normalnej pracy. Znamionowy prąd ciągły POR16 wynosi 16 A, dlatego suma prądów urządzeń pracujących za ogranicznikiem nie powinna przekraczać tej wartości.
Warto uwzględnić nie tylko aktualne obciążenie, ale również możliwą późniejszą rozbudowę urządzenia lub szafy sterowniczej.
2. Ustal źródło prądu rozruchowego
Sama wartość prądu znamionowego nie mówi, jak odbiornik zachowa się podczas załączania. W zasilaczach impulsowych i oświetleniu LED wysoki impuls jest najczęściej związany z ładowaniem kondensatorów wejściowych. W transformatorach jego przyczyną może być stan przejściowy i chwilowe nasycenie rdzenia.
Przed zastosowaniem ogranicznika warto więc ustalić, czy problem rzeczywiście wynika z krótkotrwałego prądu rozruchowego, a nie ze zwarcia, trwałego przeciążenia lub innej nieprawidłowości w instalacji.
3. Uwzględnij częstotliwość przełączania
POR16 jest przeznaczony do ograniczania krótkotrwałego impulsu występującego podczas załączania odbiornika. Przy doborze należy uwzględnić dopuszczalną częstotliwość kolejnych cykli załączania określoną w dokumentacji urządzenia.
Ma to szczególne znaczenie w aplikacjach, w których odbiornik jest wielokrotnie włączany i wyłączany w krótkich odstępach czasu.
4. Sprawdź zachowanie całego układu
Dobór ogranicznika warto zweryfikować w kompletnym urządzeniu, ponieważ rzeczywisty prąd rozruchowy zależy nie tylko od pojedynczego odbiornika, ale również od liczby urządzeń uruchamianych jednocześnie, ich konstrukcji oraz sposobu sterowania.
W przypadku szaf automatyki szczególnie istotne jest sprawdzenie zachowania całej grupy zasilaczy, sterowników, modułów I/O i pozostałych odbiorników podczas jednoczesnego załączenia.
5. POR16 nie zastępuje zabezpieczeń
Ogranicznik prądu rozruchowego nie zastępuje zabezpieczenia nadprądowego, zwarciowego ani innych zabezpieczeń wymaganych w danej instalacji. Jego zadaniem jest ograniczenie krótkotrwałego impulsu prądu podczas załączania odbiornika.
Dobór zabezpieczeń instalacji powinien być wykonany niezależnie, zgodnie z wymaganiami urządzenia, instalacji i obowiązujących zasad ochrony elektrycznej.
Podłączenie POR16
Typowy układ wygląda następująco:
sieć 230 V AC → zabezpieczenie → POR16 → odbiornik lub grupa odbiorników
Zgodnie z instrukcją:
- zacisk 5 – wejście AC/N,
- zacisk 7 – wejście AC/L,
- zacisk 1 – wyjście AC/N,
- zacisk 4 – wyjście AC/L.
Montaż powinien być wykonany pionowo na szynie DIN, w miejscu zapewniającym swobodny przepływ powietrza. Prace przy napięciu sieciowym mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje.
Najczęstsze błędy popełniane przy montażu:
– dobór tylko według mocy
– zwiększanie zabezpieczenia
– pominięcie sumowania impulsów
– zbyt częste załączanie
– brak testu urządzenia końcowego
Najczęściej zadawane pytania – FAQ
Dlaczego zabezpieczenie 16 A może zadziałać, skoro urządzenia pobierają tylko kilka amperów?
Prąd podawany na tabliczce znamionowej dotyczy normalnej, ustalonej pracy urządzenia. Bezpośrednio po załączeniu niektóre odbiorniki mogą przez krótki czas pobierać prąd wielokrotnie większy. Jeżeli kilka urządzeń startuje jednocześnie, ich impulsy mogą się sumować i spowodować zadziałanie zabezpieczenia.
Do jakich urządzeń można stosować POR16?
POR16 jest przeznaczony do ograniczania prądu rozruchowego jednofazowych obwodów indukcyjnych i pojemnościowych. Typowe zastosowania obejmują transformatory klasyczne i toroidalne, zasilacze impulsowe, oświetlenie LED, urządzenia elektroniczne oraz obwody zasilające systemy automatyki.
Czy POR16 można stosować do transformatorów toroidalnych?
Tak. Transformatory toroidalne mogą podczas załączania generować bardzo wysoki, krótkotrwały udar prądowy związany ze stanem magnetycznym rdzenia. POR16 jest przeznaczony między innymi do łagodnego załączania transformatorów.
Czy POR16 zastępuje wyłącznik nadprądowy?
Nie. POR16 ogranicza prąd rozruchowy podczas pierwszej fazy załączenia odbiornika, ale nie zastępuje zabezpieczeń instalacji. Wyłączniki nadprądowe i inne wymagane zabezpieczenia muszą być dobrane niezależnie.
Podsumowanie
Wysoki prąd rozruchowy występuje w wielu urządzeniach jednofazowych. W zasilaczach impulsowych i oświetleniu LED wynika głównie z ładowania kondensatorów. W transformatorach jest związany ze stanem przejściowym w rdzeniu. W szafach automatyki problem często powstaje przez równoczesny start kilku odbiorników.
POR16 ogranicza prąd w początkowej fazie załączania, a po około 200 ms przełącza obwód do normalnej pracy. Może współpracować z zasilaczami impulsowymi, oświetleniem LED, urządzeniami elektronicznymi, systemami automatyki oraz transformatorami.
Przed doborem należy ustalić źródło impulsu, sprawdzić prąd ciągły i częstotliwość załączeń, a następnie zweryfikować działanie w kompletnym urządzeniu. W ofercie Breve dostępny jest ogranicznik prądu rozruchowego POR16 przeznaczony do jednofazowych obwodów indukcyjnych i pojemnościowych.
