Czym w ogóle są zasilacze impulsowe?
Zasilacz impulsowy to urządzenie elektroniczne, które wykorzystuje wewnętrzny generator pracujący z częstotliwością kilkudziesięciu kHz oraz zjawisko ładowania i rozładowania elementu indukcyjnego strumieniem magnetycznym i zmiany czasu trwania impulsu. Przetwarza sinusoidalne napięcie o częstotliwości 50Hz lub napięcie stałe na napięcie stałe o innej wartości. Dzięki wysokiej częstotliwości pracy pozwala na przetwarzanie z bardzo wysoką sprawnością (ok. 90%) przy zachowaniu stosunkowo małych rozmiarów.
Dlaczego zasilacze impulsowe KSR są takie atrakcyjne?
Zasilacze impulsowe mają wiele zalet:
- niska cena w stosunku do mocy wyjściowych,
- małe wymiary,
- niewielki ciężar,
- możliwość realizacji dodatkowych funkcji (regulacja napięcia, ograniczenia prądowe, stabilizacja, sygnalizacja stanów pracy itp.
- możliwość zasilania w szerokim zakresie napięć wejściowych,
- wysoka niezawodność (czas pracy ciągłej ok. 20 lat)
Gdzie należy stosować zasilacze impulsowe?

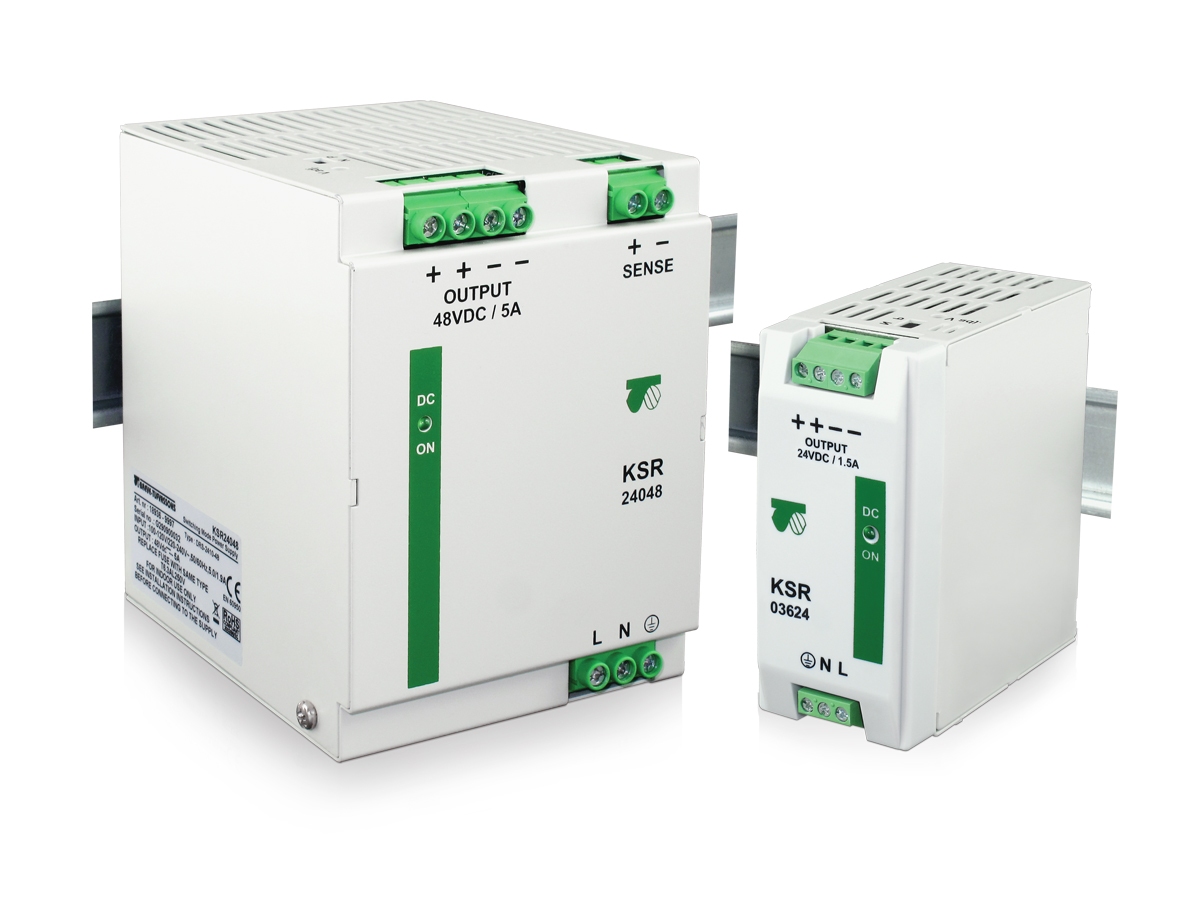

Zasilacze impulsowe z serii KSR są najczęściej stosowane w układach automatyki wymagających zasilania napięciem stabilizowanym 24V DC przy montażu na szynie T35
Jak należy prawidłowo przyłączyć zasilanie?
Do przyłączenia zasilania służą trzy zaciski:
L – do przyłączenia przewodu fazowego
N – do przyłączenia przewodu neutralnego
PE – do przyłączenia uziemienia – uziemienie jest konieczne
Do czego służy złącze Rdy po stronie napięć wyjściowych?
To złącze jest dodatkowym wyjściem służącym do zasilania cewek przekaźników o rezystancji >700 Ohm.
Czy można łączyć równolegle zasilacze w celu uzyskania większego prądu wyjściowego?
Można, ale tylko KSR240, po przełączeniu przełącznika w przedniej części obudowy na pracę równoległą. Zasilacze o mniejszej mocy tej możliwości nie mają.
Co oznaczają świecące lampki sygnalizacyjne ?
KSR30 i KSR 60 – zielona dioda sygnalizuje uruchomienie zasilania
KSR120 i KSR240 – zielona dioda sygnalizuje, że napięcia na zaciskach wyjściowych przekraczają 75% dla KSR240 i 90% dla KSR120. Czerwona dioda sygnalizuje, że poziom napięcia wyjściowego jest zbyt niski.
Breve Tufvassons posiada również w ofercie zasilacze impulsowe z serii KSE.
