Co warto wiedzieć w temacie sprawności transformatorów?
Sprawność jest różna ze względu na moc znamionową transformatora i zawiera się w granicach ok. 0,3-0,4 dla transformatorów o mocy pojedynczych VA, aż do ok. 0,99 dla transformatorów energetycznych rzędu MVA.
Sprawność pojedynczego transformatora zależy również w sposób nieliniowy od prądu obciążenia strony wtórnej. Transformatory projektuje się tak, by ich największa sprawność przypadała dla ok. połowy wartości prądu znamionowego.
Transformatory trójfazowe i rodzaje ich połączeń
|
Schemat
połączeń
|
Nazwa
|
Symbol
Literowy
PRI/SEC
|
Uwagi
|
 |
gwiazda
|
Y/y
|
Dostępny punkt zerowy, stosowane zwykle do sieci czteroprzewodowej
|
 |
trójkąt
|
D/d
|
Niedostępny punkt zerowy. Stosowane zwykle do sieci trójprzewodowej
|
 |
zygzak
|
Z/z
|
Dostępny punkt zerowy. Stosowane zwykle do sieci czteroprzewodowej. Lepsze właściwości magnesowania rdzenia dla niesymetrycznych obciążeń
|

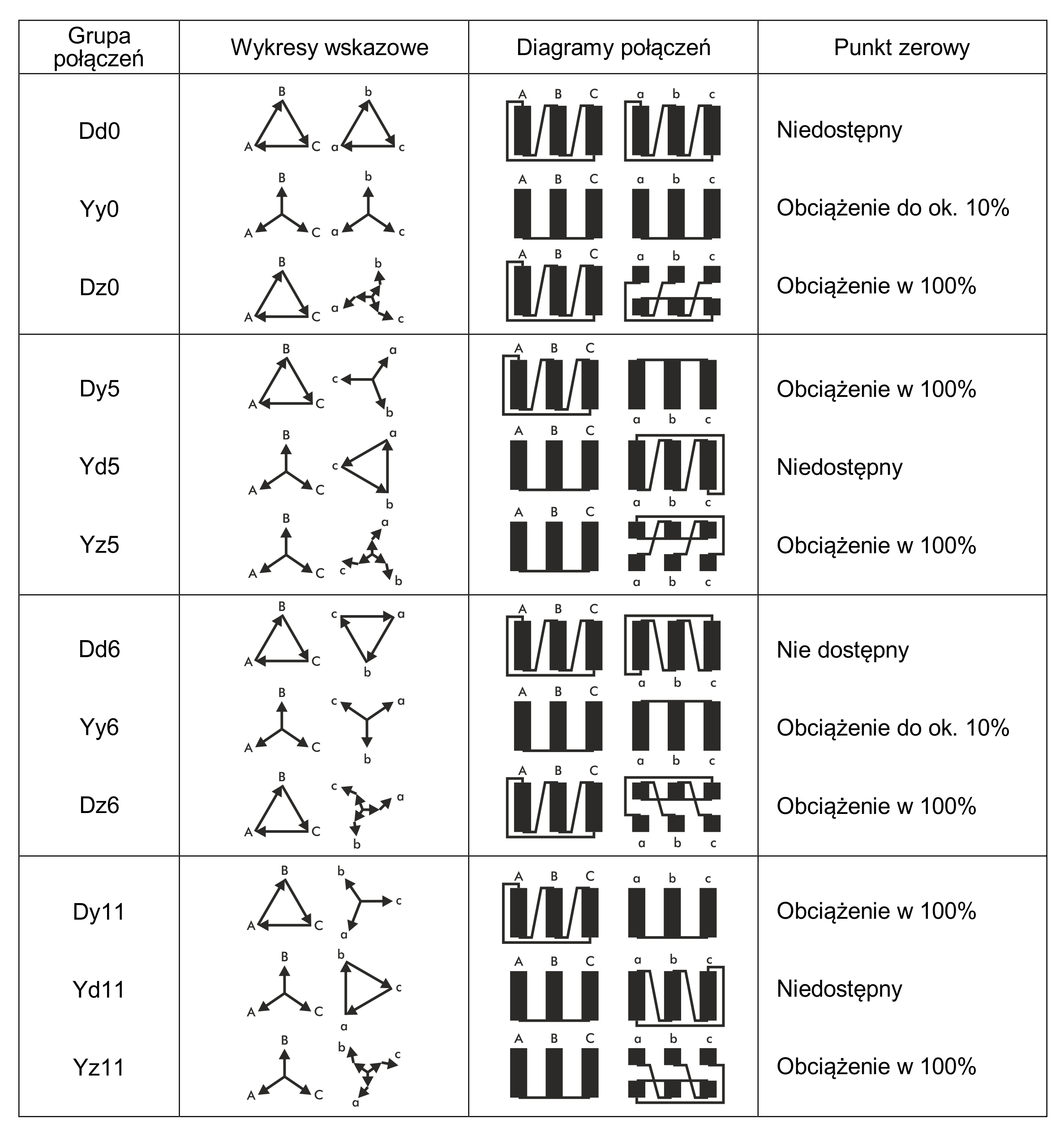

Natomiast, jeżeli chodzi o grupy połączeń, sytuacja jest nieco bardziej złożona.
