Kompatybilność elektromagnetyczna (EMC) to zdolność urządzenia elektrycznego do prawidłowego działania w określonym środowisku elektromagnetycznym bez wprowadzania niedopuszczalnych zaburzeń do tego środowiska. W przypadku zasilaczy prądu stałego (DC), które w większości są zaawansowanymi urządzeniami impulsowymi, parametry te decydują o stabilności całego systemu elektronicznego. Tani zasilacz pozbawiony odpowiedniej filtracji potrafi sparaliżować sieć automatyki, zakłócić odczyty precyzyjnych czujników, a w skrajnych przypadkach doprowadzić do uszkodzenia czułych mikrokontrolerów.
Istota problemu, czyli jak zasilacz impulsowy generuje szum
Współczesne zasilacze impulsowe (SMPS – Switch Mode Power Supply) wyparły tradycyjne zasilacze transformatorowe. Ich główną zaletą jest wysoka sprawność energetyczna oraz kompaktowe wymiary. Zasada ich działania opiera się jednak na kluczowaniu tranzystorów mocy (MOSFET lub IGBT) z bardzo wysoką częstotliwością – najczęściej od kilkudziesięciu kiloherców do kilku megaherców.
Proces ten generuje szybkie skoki napięcia oraz prądu, które z punktu widzenia fizyki są pierwotnym źródłem zaburzeń elektromagnetycznych. Zakłócenia te rozprzestrzeniają się na dwa sposoby:
- Zaburzenia przewodzone: Rozchodzą się w postaci prądów wysokiej częstotliwości wzdłuż kabli zasilających oraz przewodów wyjściowych DC. Dzielą się one na zakłócenia symetryczne (tryb różnicowy – Differential Mode), płynące między przewodami roboczymi, oraz zakłócenia asymetryczne (tryb wspólny – Common Mode), które zamykają się przez pojemności pasożytnicze do ziemi.
- Zaburzenia promieniowane: Emitowane bezpośrednio w przestrzeń w postaci fal radiowych, gdzie przewody zasilacza działają jak anteny nadawcze.
Kluczowe normy EMC dla zasilaczy DC
Zgodność z normami to jedyna formalna gwarancja, że zasilacz został przebadany pod kątem emisji oraz odporności na zakłócenia. W Unii Europejskiej podstawę prawną stanowi Dyrektywa EMC 2014/30/UE. W specyfikacjach technicznych zasilaczy DC należy szukać odniesień do następujących norm zharmonizowanych:
PN-EN IEC 61204-3
Jest to najważniejsza, dedykowana norma produktowa dla impulsowych zasilaczy niskiego napięcia prądu stałego. Określa ona precyzyjnie zarówno limity emisji, jak i poziomy odporności na zjawiska elektromagnetyczne w zależności od przeznaczenia zasilacza (środowisko mieszkalne vs. przemysłowe).
PN-EN 55032 (CISPR 32)
Ważna norma dotycząca emisji radiowej i przewodzonej dla sprzętu multimedialnego i informatycznego. Dzieli ona urządzenia na dwie fundamentalne klasy:
- Klasa B (bardziej rygorystyczna): Przeznaczona do użytku w domach, biurach oraz placówkach komercyjnych. Wymaga bardzo niskich poziomów emisji szumów.
- Klasa A (łagodniejsza): Dopuszczalna wyłącznie w surowych środowiskach przemysłowych, gdzie naturalne tło elektromagnetyczne jest wyższe.
PN-EN IEC 61000-3-2
Norma definiująca limity emisji wyższych harmonicznych prądu wprowadzanych przez zasilacz do publicznej sieci zasilającej AC. Urządzenia niespełniające tej normy odkształcają sinusoidę napięcia w sieci, co prowadzi do przegrzewania się transformatorów i przewodów neutralnych w instalacji budynku.
Seria norm ogólnych PN-EN IEC 61000-6
Stosowana, gdy zasilacz ma pracować w specyficznych warunkach:
- PN-EN IEC 61000-6-2: Odporność na zakłócenia w środowiskach przemysłowych (np. odporność na wyładowania elektrostatyczne ESD, szybkie elektryczne stany przejściowe EFT/Burst czy udary napięciowe).
- PN-EN IEC 61000-6-4: Emisja w środowiskach przemysłowych.
Pułapki tanich zasilaczy DC
Tanie, “bezmarkowe” zasilacze DC kuszą niską ceną, jednak redukcja kosztów produkcji odbywa się kosztem kluczowych komponentów odpowiedzialnych za bezpieczeństwo, filtrację i stabilność pracy.
- Redukcja lub całkowity brak filtrów EMI
Aby zasilacz spełniał normy emisji, na jego wejściu musi znajdować się wielostopniowy filtr EMI, składający się z dławików skompensowanych prądowo (dla tłumienia szumów Common Mode) oraz specjalnych kondensatorów przeciwzakłóceniowych klasy X (między liniami L-N) i klasy Y (między liniami roboczymi a uziemieniem PE).
W najtańszych konstrukcjach dławiki są zastępowane zwykłymi zworami z drutu, a miejsca na kondensatory pozostają puste na płytce PCB. Taki zasilacz staje się potężnym generatorem szumu, który zakłóca odbiorniki radiowe, routery Wi-Fi oraz wprowadza błędy w transmisji danych w sieciach przemysłowych (np. RS-485, Modbus, CAN).
- Chiński “znaczek” CE (China Export)
Wiele tanich produktów posiada znak graficzny wizualnie identyczny z europejskim certyfikatem bezpieczeństwa. W rzeczywistości jest to skrót od China Export. Urządzenia te nigdy nie przeszły kosztownych badań w akredytowanej komorze bezodbiciowej, a ich deklaracje zgodności są generowane bez pokrycia w testach laboratoryjnych.
- Brak układu Soft Start (Inrush Current)
Po włączeniu zasilacza do sieci następuje gwałtowne ładowanie głównych kondensatorów elektrolitycznych. Profesjonalne konstrukcje posiadają układy miękkiego startu (np. termistory NTC z przekaźnikiem), które ograniczają ten początkowy prąd udarowy. Tanie zasilacze generują potężną szpilkę prądową, co prowadzi do losowego wyzwalania wyłączników nadprądowych (bezpieczników) w budynku oraz szybkiego wypalania styków włączników.
- Degradacja parametrów pod wpływem temperatury
W tanich zasilaczach stosowane są komponenty o niskiej żywotności i wąskim zakresie temperatur roboczych (np. kondensatory do 85°C zamiast profesjonalnych do 105°C). W miarę upływu czasu i nagrzewania się zasilacza, pojemność filtrów drastycznie spada, co powoduje skokowy wzrost tętnień napięcia wyjściowego i nasilenie emisji zakłóceń EMC.
- Drastyczne ograniczenie odległości izolacyjnych
Projektowanie zgodnie z normami bezpieczeństwa (np. EN 62368-1) wymaga zachowania odpowiednich dróg upływu i odstępów izolacyjnych na płytce drukowanej (PCB) pomiędzy sekcją wysokonapięciową AC a niskonapięciową DC. W pogoni za miniaturyzacją i oszczędnością materiału, producenci tanich zasilaczy zbliżają te ścieżki na odległość ułamków milimetra. Stwarza to realne ryzyko przeskoku łuku elektrycznego, przebicia izolacji i pojawienia się niebezpiecznego napięcia sieciowego 230V na wyjściu zasilacza, co grozi porażeniem użytkownika lub pożarem.
Na co zwracać uwagę kupując zasilacz?

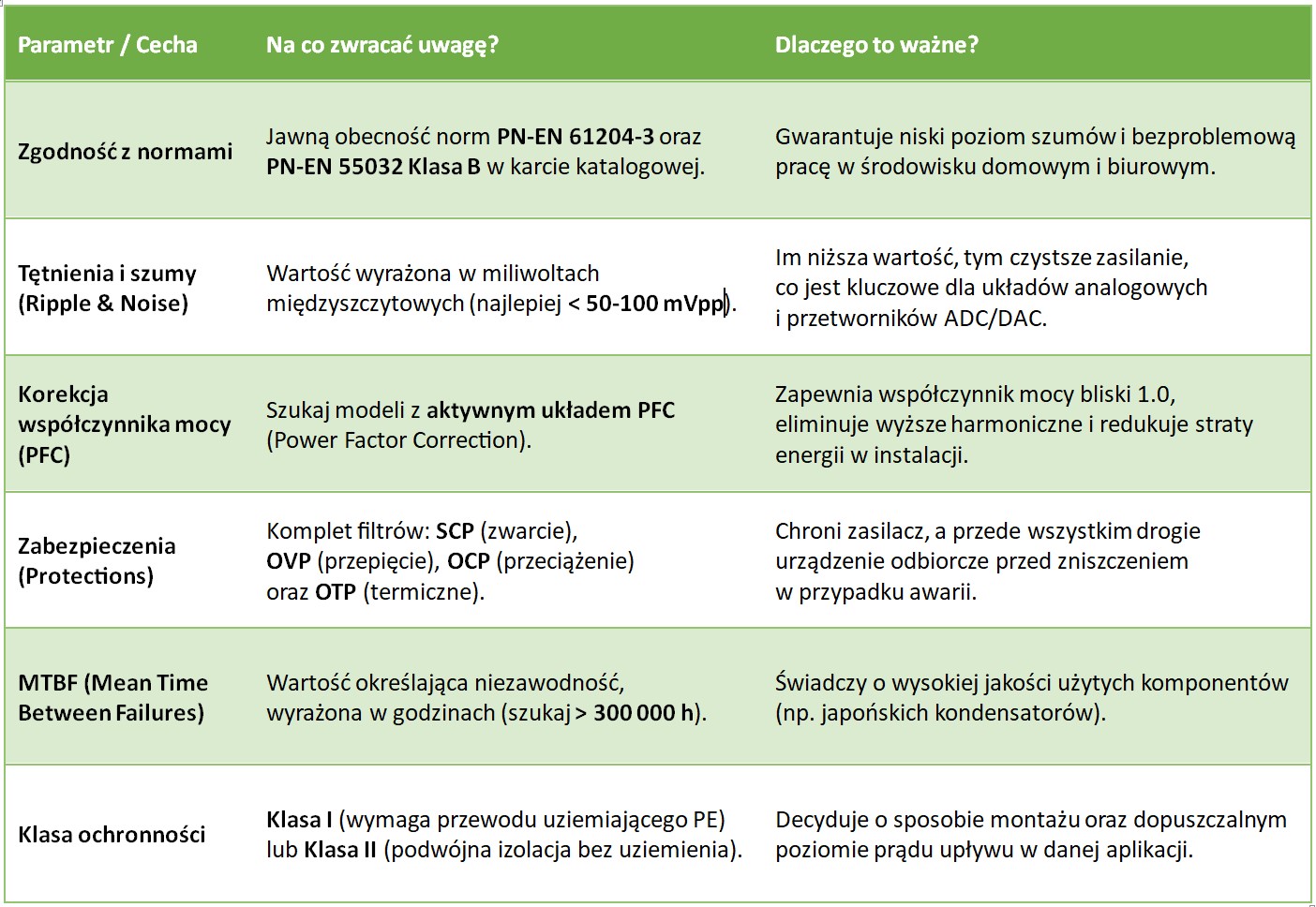

Podczas wyboru profesjonalnego zasilacza prądu stałego nie należy kierować się wyłącznie deklarowaną mocą i ceną. Należy dokładnie zweryfikować specyfikację techniczną pod kątem poniższych parametrów.
Podsumowując, oszczędność na zasilaczu to oszczędność pozorna. Wybór sprawdzonego urządzenia od renomowanego producenta chroni cały system przed niewyjaśnionymi zawieszeniami programowymi, błędami transmisji danych oraz uszkodzeniami fizycznymi. Dobrze zaprojektowany stopień filtracji EMC to inwestycja w długotrwałą i bezawaryjną pracę całej aplikacji.
